Hướng dẫn các bước lắp Camera Analog đơn giản nhất tại nhà

Bạn đang cần lắp đặt hệ thống camera Analog, Bạn đang phân vân không biết việc lắp đặt có dễ không? Cần các thiết bị và linh kiện, phụ kiện gì? Các bước lắp đặt ra sao? Skytech mời bạn theo dõi bài viết này để có thể tự lắp đặt cho mình một bộ camera giám sát dễ dàng nhất.

Chuẩn bị đầy đủ trước khi lắp đặt

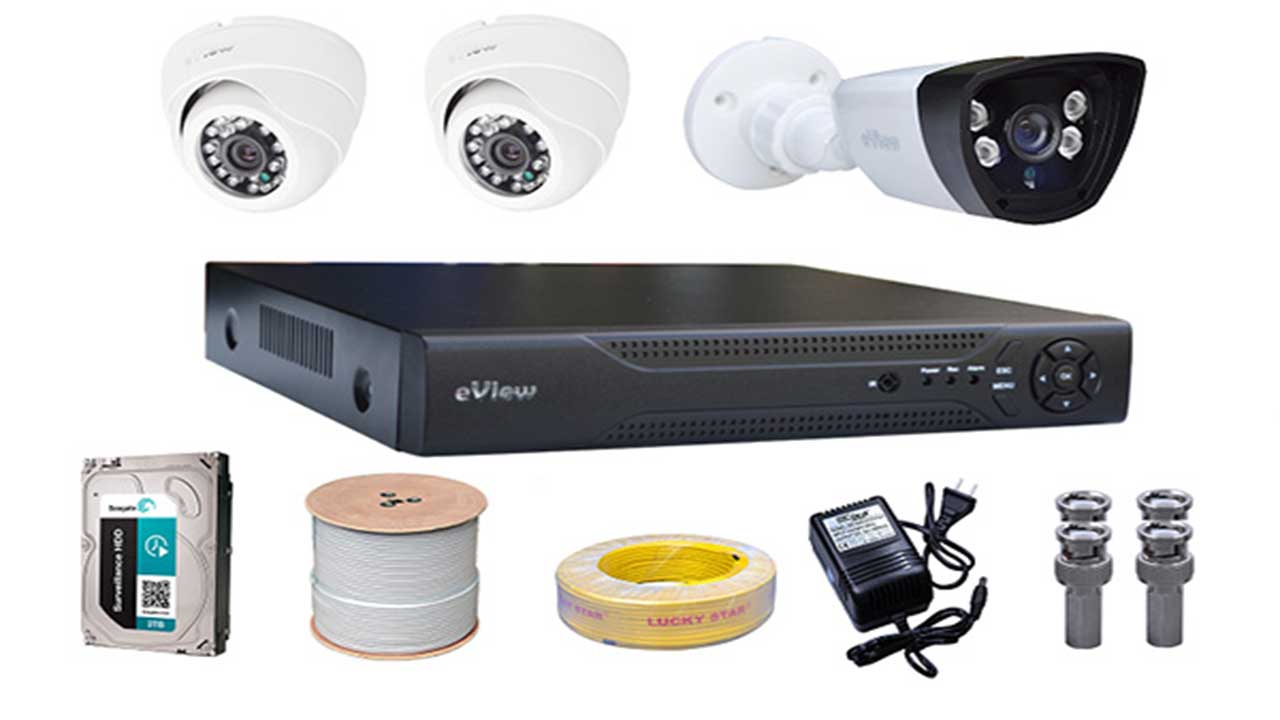

Trước khi lắp đặt hệ thống camera analog, bạn cần chuẩn bị các thiết bị sau:

• Camera analog: Chọn các loại camera analog phù hợp với nhu cầu giám sát. Đảm bảo rằng các camera đã được kiểm tra và hoạt động tốt trước khi lắp đặt.
• DVR (Digital Video Recorder): Đây là thiết bị cần thiết để ghi lại và lưu trữ hình ảnh từ camera analog. Đảm bảo rằng bạn có một DVR chất lượng, có đủ số lượng kênh để kết nối với các camera analog bạn định lắp đặt.
• Cáp đồng trục: Sử dụng cáp đồng trục chất lượng tốt để truyền tín hiệu video từ camera đến DVR. Đảm bảo có đủ độ dài cáp cần thiết cho việc kết nối camera với DVR và có các đầu nối BNC phù hợp để kết nối cáp.
• Nguồn điện: Chuẩn bị nguồn điện ổn định và đủ công suất để cung cấp cho các camera analog. Đảm bảo rằng bạn có các nguồn điện phù hợp với các yêu cầu và quy định của hệ thống camera.
• Bộ chuyển đổi (Balun): Nếu bạn muốn sử dụng cáp mạng thay vì cáp đồng trục để truyền tín hiệu video, bạn cần có các bộ chuyển đổi (balun) để chuyển đổi tín hiệu từ cáp đồng trục sang cáp mạng và ngược lại.
• Máy tính hoặc màn hình: Để cấu hình và kiểm tra hệ thống camera analog, bạn cần một máy tính hoặc màn hình để kết nối với DVR và xem các hình ảnh được ghi lại.
• Công cụ lắp đặt: Chuẩn bị các công cụ cần thiết như mũi khoan, tua vít, keo dán, dụng cụ cắt cáp, và bộ đo để lắp đặt camera và các phụ kiện.
• Vật liệu gắn kết: Đảm bảo có các vật liệu gắn kết như ốc vít, giá treo, keo dán hoặc băng dính để gắn chắc camera và các phụ kiện lắp đặt.
• Hướng dẫn và tài liệu: Đọc và hiểu các hướng dẫn và tài liệu kỹ thuật liên quan đến hệ thống camera analog bạn đang lắp đặt.

Các bước lắp đặt camera analog

• Bước 1: Test đầu ghi hình và camera
  • Chuẩn bị một đoạn dây tín hiệu bằng cáp đồng trục đã đấu nối 2 đầu jack BNC. hoặc dây viễn thông, dây cáp mạng sử dụng 2 sợi với đầu nối Balun. Cắm nguồn cho đầu ghi hình, cắm nguồn cho từng camera, đấu nối camera vào các kênh của đầu ghi hình.
  • Kiểm tra trên màn hình đã có hình ảnh của camera chưa, có bị nhiễu hay ám màu, ám mờ gì không. Hãy test lần lượt các camera và lần lượt các cổng kết nối trên đầu ghi.
  • Trường hợp phát hiện những lỗi như camera bị nhiễu, bị mờ hoặc mất màu, một cổng nào đó trên đầu ghi không nhận tín hiệu. Hãy thực hiện kiểm tra vài lần rồi thông báo cho đơn vị bạn đã mua camera. Nếu sau khi test không phát hiện lỗi thì bắt đầu tiến hành lắp đặt camera quan sát.
• Bước 2: Chọn vị trí lắp đặt đầu ghi hình
  • Toàn bộ dữ liệu hình ảnh camera quan sát sẽ được chuyển đến đầu ghi hình để có thể xuất ra hình ảnh cho người dùng. Chính vì thế, cần đặt đầu ghi hình camera để cho bạn có thể theo dõi dễ dàng nhất, đủ cao để con trẻ không bị vấp khi chơi đùa và đủ an toàn để kẻ gian không thể ngắt nguồn điện.Nên đặt đầu thu ở phòng ngủ của bạn để có thể dễ dàng quan sát nhất.
• Bước 3: Chọn vị trí lắp đặt camera
  • Tránh các góc bị ngược sáng, ánh nắng trực tiếp, hoặc đèn chiếu sáng phản lại.
  • Đối với camera trong nhà, chọn vị trí không bị khuất bởi các vật dụng như tủ, rèm cửa, bóng đèn.
  • Đối với camera lắp ngoài trời, dù được thiết kế chống mưa nắng, khói bụi, độ ẩm…nhưng nếu chọn được vị trí ít bị mưa tạt, hay nắng chiếu trực tiếp sẽ tốt hơn nhiều.
  • Không lắp đặt camera ở khu vực tối hoàn toàn để quan sát khu vực có ánh sáng. Hoặc ngược lại không nên lắp camera ở vị trí ngoài sáng để quan sát khu vực có ít ánh sáng. Vì khi đó hồng ngoại camera sẽ chuyển đổi liên tục gây ảnh hưởng đến chất lượng hình ảnh. Hãy chọn những vị trí có độ sáng đồng đều để đạt hiệu quả quan sát cao nhất.
• Bước 4: Đi dây nguồn và dây tín hiệu cho camera
  • Mỗi 1 chiếc camera Analog sẽ cần một dây cấp nguồn cùng 1 dây tín hiệu để lấy tín hiệu từ camera về đầu ghi hình. Bạn sẽ cần đi một cặp dây nguồn và dây tín hiệu với nhau. Cụ thể, sau khi rải dây bạn dùng băng keo, dây thít nhựa để cố định bó dây cáp lại. Để đảm bảo tính thẩm mỹ nhất, bạn lưu ý cẩn thận cố định và đi dây men theo thường hoặc sử dụng ống ruột gà hay nẹp nhựa.
• Bước 5: Nối jack kết nối
  • Việc tiếp theo bạn cần làm đó chính là cắm jack camera. Để cẩn thận hơn bạn có thể dùng băng dính quấn xung quanh BNC và đầu nguồn để đảm bảo chắc chắn, hạn chế gỉ sét. Như vậy là bạn đã có thể hoàn thành xong công đoạn đấu nối đầu nguồn DC với BNC.
• Bước 6: Kết nối các thiết bị lại với nhau
  • Kết nối đầy đủ các dây tín hiệu của camera với đầu ghi hình.
  • Kết nối với màn hình vi tính hoặc tivi bằng cáp HDMI, VGA hoặc cổng Video trên đầu ghi.
  • Chúng ta sẽ cắm dây dẫn từ camera về đầu ghi hình như sau:
    • Đường tín hiệu audio, nếu bạn có gắn thêm micro.
    • Kết nối dây mạng với máy tính để cài đặt trực tiếp, hoặc kết nối với modem, switch mạng để cài đặt qua LAN.
    • Kiểm tra nếu hình ảnh xuất ra trên màn hình đầy đủ. Thì bước tiếp theo là cài đặt các thông số, và cấu hình để xem qua mạng internet.

• Bước 7: Hoàn thiện cấu hình và xem camera
  • Sau bước kết nối ở trên là bạn đã có thể kích hoạt camera và xem được bình thường. Nếu cần xem trên mạng LAN, bạn mở port của modem router và tùy theo modem router mà NAT. Cách thao tác cũng cực đơn giản, bạn chỉ việc đăng nhập vào modem router và điền đầy đủ port của đầu ghi hình camera vào modem. Tiếp đó, bạn mở trình duyệt web rồi nhập địa chỉ IP của đầu ghi camera cùng port vào là xong.

Lời kết

Trên đây là toàn bộ những kinh nghiệm chung khi lắp đặt một hệ thống camera Analog cho gia đình. Hy vọng qua bài viết trên, bạn có thể tự lắp đặt cho mình để tiết kiệm chi phí cũng như dễ dàng quản lý về sau. Nếu bạn đang có nhu cầu lắp camera giá rẻ đà nẵng vui lòng liên hệ HOTLINE 070 808 4444 hoặc đến trực tiếp cửa hàng để được tư vấn giải đáp thắc mắc.
